Дробемётная установка с вращающимся крюком – тип VK

Дробемётная установка с вращающимся крюком предназначена для дробеочистки различных деталей среднего и крупного размера, которые часто включают хрупкие и деликатные детали, которые нельзя обрабатывать методом галтовки.

Виды обрабатываемых деталей

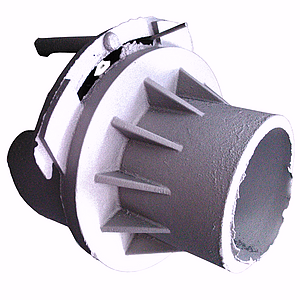

Castings

Отливки

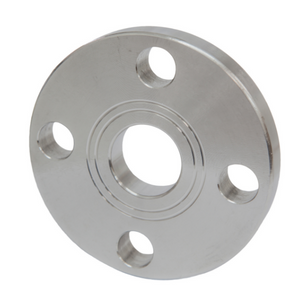

Cold or hot transformed parts

Детали, полученные холодной или горячей формовкой

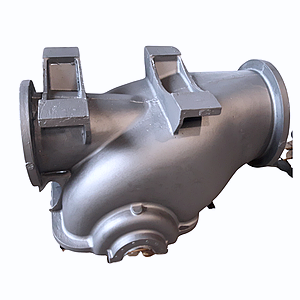

Complicated shape

Детали различной сложной формы

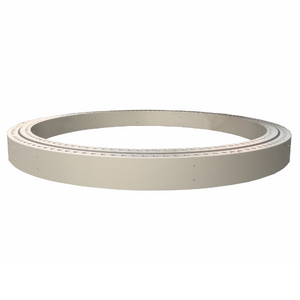

Forgings

Поковки

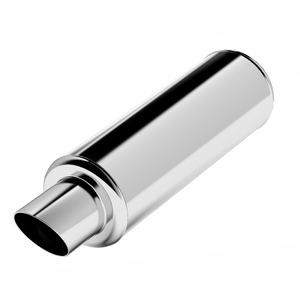

Pressed parts

Детали, полученные прессованием

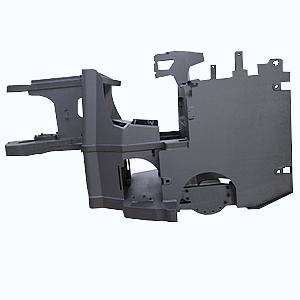

Welded structures

Сварные конструкции

Применение

  • Очистка
  • Удаление формовочной смеси
  • Удаление ржавчины и окалины
  • Удаление заусенцев
  • Восстановление
  • Дробенаклёп

Преимущества/Особенности

  • Различные типы транспортных систем, в зависимости от требований Заказчика
  • минимум места для размещения
  • Специальная система, предотвращающая вылет дроби
  • Щитки на турбинах для уменьшения длительности цикла дробеочистки

Описание

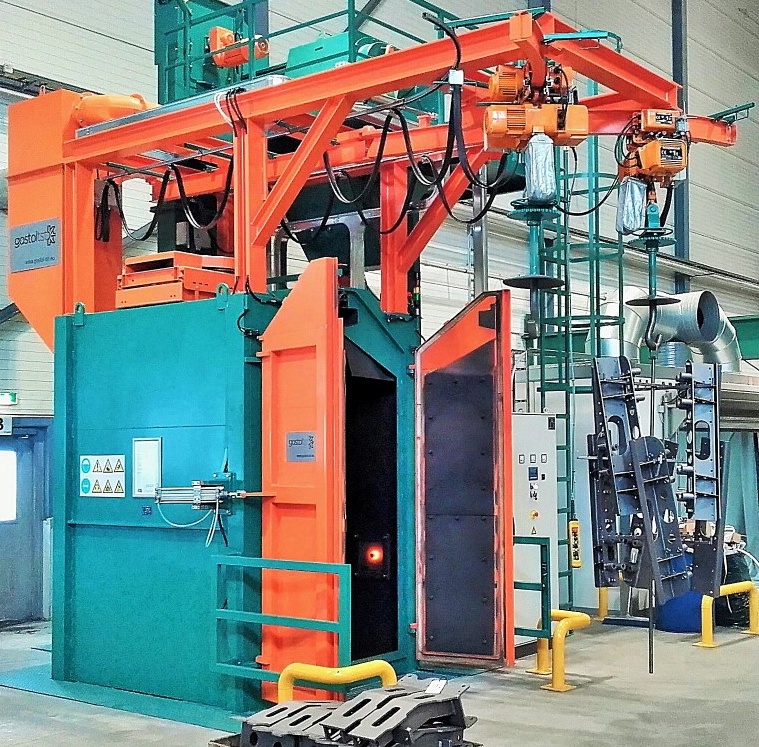

Дробемётная установка с вращающимся крюком предназначена для дробеочистки различных деталей среднего и крупного размера, которые часто включают хрупкие и деликатные детали, которые нельзя обрабатывать методом галтовки. Она идеально подходит для обработки тяжелых деталей сложной формы. Детали могут весить от 1 кг до 50 000 кг и более и выпускаться небольшими или средними сериями. Небольшие детали могут обрабатываться партиями, в то время как более крупные и тяжелые детали обычно обрабатываются индивидуально.

Детали подвешиваются по отдельности или группой на вращающийся крюк и транспортируются по I-, Y-образному или кольцевому конвейеру к дробемётной установке. Вращение деталей в потоке абразива обеспечивает эффективную обработку даже труднодоступных поверхностей.

Корпус дробемётной установки защищен износостойкой марганцовистой сталью или полностью изготовлен из марганцовистой стали и дополнительно защищен на участках, подверженных наибольшему воздействию дроби. Система непрерывного возврата и очистки абразива в сочетании с эффективными турбинами, изготовленными из износостойких материалов, обеспечивают высокую эффективность дробемётной установки.

Нужна дополнительная информация? Мы к вашим услугам.

Связаться с нами

Технические данные

Тип установки VK-600x1000 VK-900x1500 VK-1200x2000 VK-1700x2200 VK-2000x2500 VK2500x3500 VK-3000x4000 VK-5000x5500
Макс. размеры обрабатываемой детали диаметр x высота (мм) 600 x 1000 900 x 1500 1200 x 2000 1700 x 2200 2000 x 2500 2500 x 3500 3000 x 4000 5000 x 5500
Макс. грузоподъемность крюка (кг) 500 1000 2000 2000 3000 5000 10.000 20.000
Мощность турбины (кВт) 2 x 4 2 x 7,5 3 x 7,5 3 x 7,5 4 x 11 4 x 15 6 x 11 7 x 15
Диаметр ротора турбины (мм) 320 320 320 320 380 380 380 380

* Максимальная нагрузка на крюк в случае ручной навески - 1000 кг.
* Используется крюк с приводом и грузоподъёмность может быть выше, особенно для установок бОльших размеров
* Для всех версий возможна опция поднятия/опускания
* Возможно включить в состав установки магнитный сепаратор и вибротранспортёр, при этом установленная мощность изменится.

Для получения информации по другим размерам установок и количеству турбин, пожалуйста, свяжитесь с нами. Это примеры стандартных установок, но также возможны другие варианты.
