Дробеструйная камера со шнеками– тип КМР

Дробеструйная камера — это комплексное устройство, предназначенное для ручной дробеструйной обработки различных металлических деталей (сварных конструкций больших размеров, деталей различной формы и размеров и т.д.) сжатым воздухом с абразивом. Для обработки можно использовать стальные или минеральные абразивы.

Виды обрабатываемых деталей

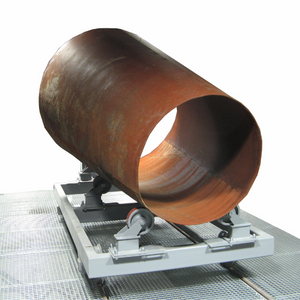

sandblasting workpiece

Сварные детали крупных размеров

sandblasting workpiece

Части различных форм и размеров

Применение

  • Очистка
  • Удаление коррозии
  • Снятие краски
  • Общая подготовка поверхности для покраски
  • Общая подготовка поверхности перед сваркой, резкой и механообработкой

Преимущества/Особенности

  • Полностью укомплектованное устройство (состоит из дробеструйного оборудования, системы очистки и возврата абразива и пылесборника)
  • Рабочее место содержится в чистоте
  • Снижение затрат
  • Увеличение производительности
  • Удобно для пользователя

Описание

Дробеструйная камера со шнеками — это комплексное устройство, предназначенное для ручной дробеструйной обработки различных металлических деталей (сварных конструкций больших размеров, деталей различной формы и размеров и т.д.) сжатым воздухом с абразивом. Для обработки можно использовать стальные или минеральные абразивы.

Обработка в дробеструйной камере осуществляется вручную с помощью струйной насадки, которую рабочий направляет на обрабатываемую деталь. Струйная форсунка соединена с сосудом высокого давления через струйную трубку, из которой во время работы абразив с помощью сжатого воздуха подается с высокой скоростью (110 м/с).

Камера дробеструйной обработки может быть выполнена проходного типа (детали входят с одной стороны и выходят с другой) или тупикового типа (детали входят и выходят из камеры дробеструйной обработки с одной и той же стороны). Таким образом, камера дробеструйной обработки имеет встроенную дверцу, которую можно открывать вручную.

Корпус камеры состоит из отдельных сегментов, изготовленных из конструкционной стали и профилей или сэндвич-панелей.

Во время дробеструйной обработки оператор, работающий в камере, должен быть надлежащим образом защищен от воздействия абразива и пыли перчатками и плотной защитной одеждой.

Из-за наличия пыли в камере свежий воздух подается работнику для дыхания по специальной трубе, которая ведет от воздушной установки через редукционный клапан, фильтрующий блок и кондиционер к костюму. Работник может регулировать поток свежего воздуха для дыхания.

Освещение во время дробеструйной обработки обеспечивается электрическими потолочными светильниками, которые обеспечивают достаточное количество света во время работы. Это особенно важно из-за пыли, которая выделяется во время дробеструйной обработки и снижает общую видимость в камере.

Из-за пыли, образующейся при дробеструйной обработке, воздух отводится по коллекторному трубопроводу в пылеуловитель. Очищенный воздух выпускается в атмосферу или обратно в камеру для нагрева.

Внутренние боковые стенки камеры дробеструйной обработки и дверца облицованы резиновыми пластинами.

Пол камеры

Сбор использованного абразива осуществляется с помощью бункеров и шнеков. Весь пол камеры полностью покрыт решетками, по которым перемещается оператор, так что использованный абразив собирается по всей поверхности пола в соответствующие бункеры для сбора и транспортируется к элеватору с помощью продольного и поперечного шнеков. В середине камеры имеются встроенные рельсы для транспортировки деталей на тележке в камеру и из нее.

Нужна дополнительная информация? Мы к вашим услугам.

Связаться с нами

Технические данные

Ширина - W (м) Высота - H (м) Длина - L (м) Глубина - D (мм) Объем удаляемого воздуха (м3/ч) Установленная мощность (кВт)
3 3 3 / 5 1000 3.000 6
4 3 5 / 8 1200 3.500 6
4 4 5 / 8 / 10 / 12 1200 7.000 9
5 4 5 / 8 / 10 / 12 1000 8.500 10
5 5 8 / 10 / 12 / 15 1000 13.000 16
6 4 8 / 10 / 12 / 15 1500 13.000 19
6 5 8 / 10 / 12 / 15 / 18 1500 17.000 24
6 6 8 / 10 / 12 / 15 / 18 1500 21.000 28
7 5 8 / 10 / 12 / 15 / 18 1800 23.000 34
7 6 12 / 15 / 18 / 20 / 30 1800 34.000 42
7 7 12 / 15 / 18 / 20 / 30 1800 42.000 49



Потребление сжатого воздуха
Диаметр сопла 5/16" 3/8" 1/2"
Рабочее давление 6 бар 4,5 Nm3/min 6 Nm3/min 9 Nm3/min
Рабочее давление 8 бар 6 Nm3/min 9 Nm3/min 12 Nm3/min

Данные по объёму удаляемого воздуха и установленной мощности приведены для камер в группе с длиной, выделенной жирным шрифтом. Камеры длиной 8 м и более оборудуются двумя рабочими сосудами, камеры длиной 15 м и более оборудуются тремя рабочими сосудами.
